盘管的形式多种多样，我分别挑选了一些常见和特别的图纸案例，分两篇进行分享：盘管设备（一）：介绍一些常见的内盘管和外盘管，以及相应结构详图和个人见解。盘管设备（二）：在第一篇的基础上，给了一些稍微特别或者独特的盘管结构以及绘图分享。
常规立式容器-外盘管
设计特点及注意事项常规外盘管结构简单，熟悉的厂家，甚至都不需要出零件图。
实际制造过程中，盘管需要避开管口等附件，通常：
较小的管口、附件：我们选择绕开即可，不需要有强迫症；
较大附件，比如人孔等：我们走蛇形绕开（见文末样式）。
盘管托钩的结构：通常用扁钢和圆钢固定，并且有半包和全包两种型式，根据各公司习惯即可。（可拆的也有，但是比较少见，《盘管设备（二）》会给个样例参考）
不锈钢设备，采用碳钢盘管时，为防止铁离子污染，某些要求高的项目，可能会被要求盘管与设备本体接触部分，垫钢带或者不锈钢丝网（即便盘管已经油漆处理）。
盘管进出口连接外部管道受力，应尽量设置筋板，并且盘管端部用全包扁钢或者圆钢固定。
卧式容器盘管在下一篇介绍。
常规立式容器-内盘管
设计特点及注意事项
内盘管一般需要设计支撑件：
对于盘管，有一些新手设计者，可能会想象它们像咱们见到的弹簧一样，处于自稳状态，而事实并非如此。
加工好的盘管，尤其是超过DN40以上的盘管，更像预收紧的弹簧一样，收缩在一起（凭我的力气是拉不开的）。
所以需要用如型钢，U型螺栓等固定件，将盘管撑开等距，并固定同心，以获得比较好的换热效果；
因此支撑需要一定的刚性，来保证盘管组件的稳定性。
反应釜内的盘管：
盘管结构对介质有一定的扰流作用，一般可以免除设计搅拌挡板。
盘管的中心距：需要确保其任何附件与桨叶之间保持一定的安全距离，以防止发生碰撞。
支撑型钢的型号要进一步加大，或者增加中间支撑：与常规支撑不同，此固定支撑充当了部分搅拌挡板的作用，介质的旋转、翻转，对盘管也有额外附加的作用力。
U型螺栓，虽然采用双螺母，建议还是点焊固定，不断的震动、受力，很可能会松开。以上均是为了确保桨叶与盘管不能碰撞，否则整个搅拌系统可能都会搞坏，后果不堪设想。
如果壳体上开设人孔，是无法进入的，审图时，经常有设计忘记考虑；具体可以参考文末样式方法处理。

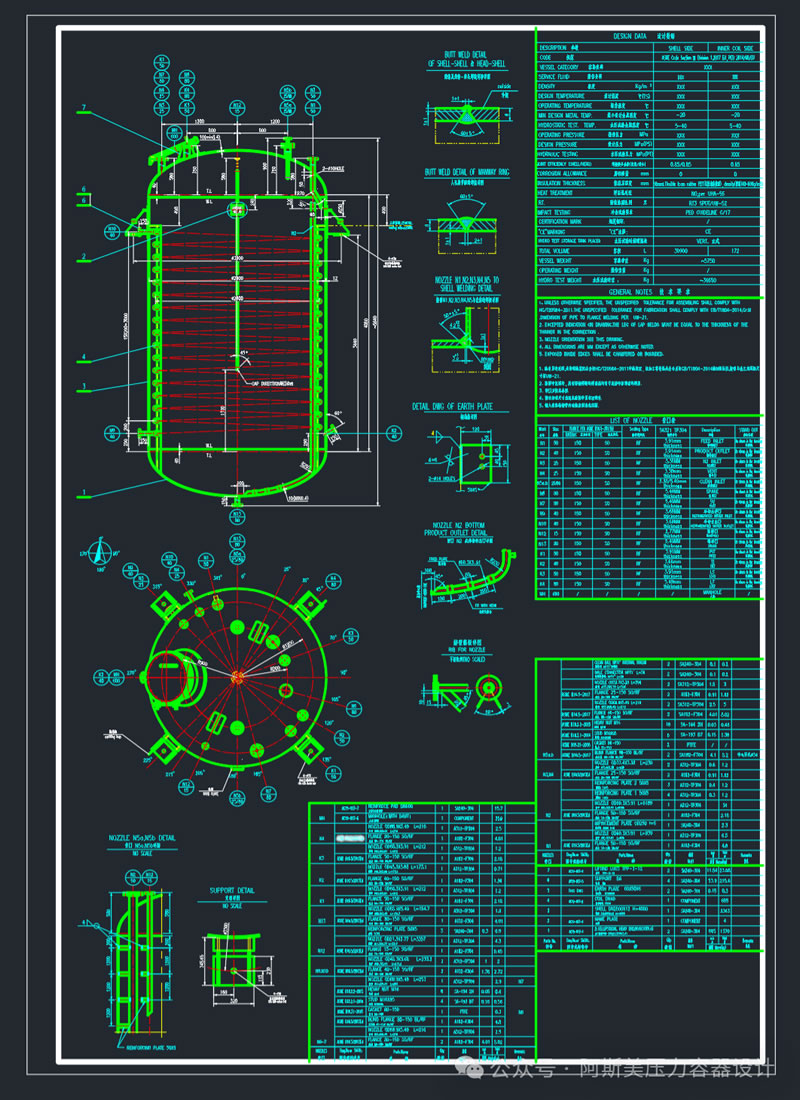

常规立式容器内盘管详图参考

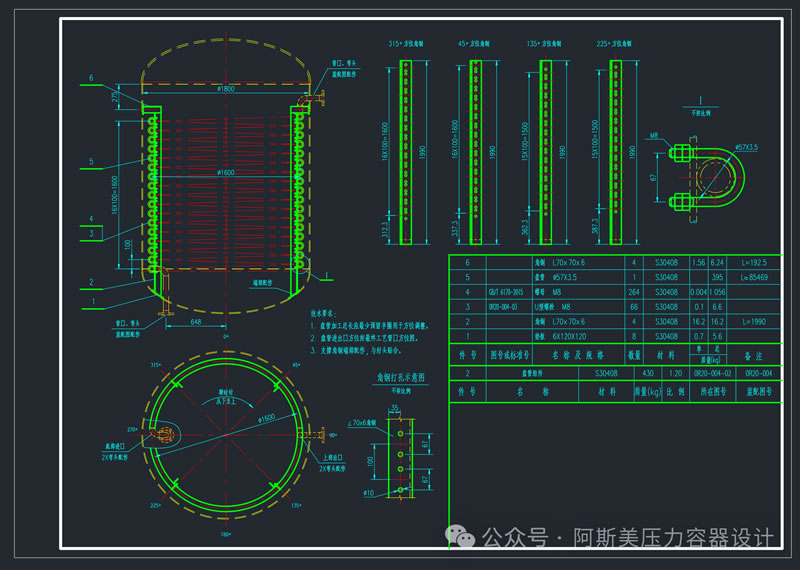

常规立式容器内盘管详图参考

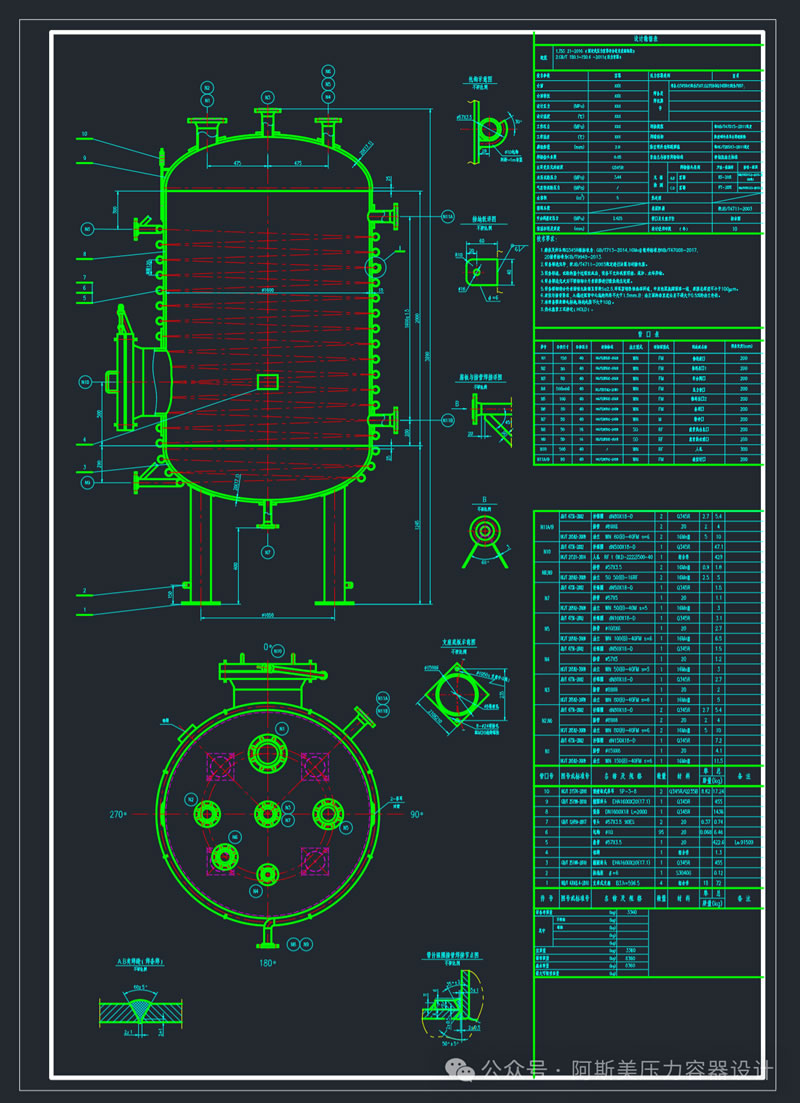

常规常压容器内盘管详图参考
立式容器多盘管详图参考
以上几个详图仅供参考，均采用的是角钢固定，具体根据各公司情况和惯例设计制造。其他盘管固定型式，大多因特殊结构或者其他因素，在很多手册书籍都有介绍，大家可以自行翻看。
内盘管立式容器-筒壁开设人孔
前文提到的盘管绕开结构，即见节点”A VIEW“所示。
外侧的盘管可以直接在附近断开，用180度弯头掉头，因此，盘管间距需要一定程度上配合此弯头；
如果间距较大，可以自制弯制弯头。并焊接。
内盘管开设人孔通道时应注意：要将先将盘管完全固定好后，再割断连接。否则后续装配盘管较为困难，且难以控制匀称。
